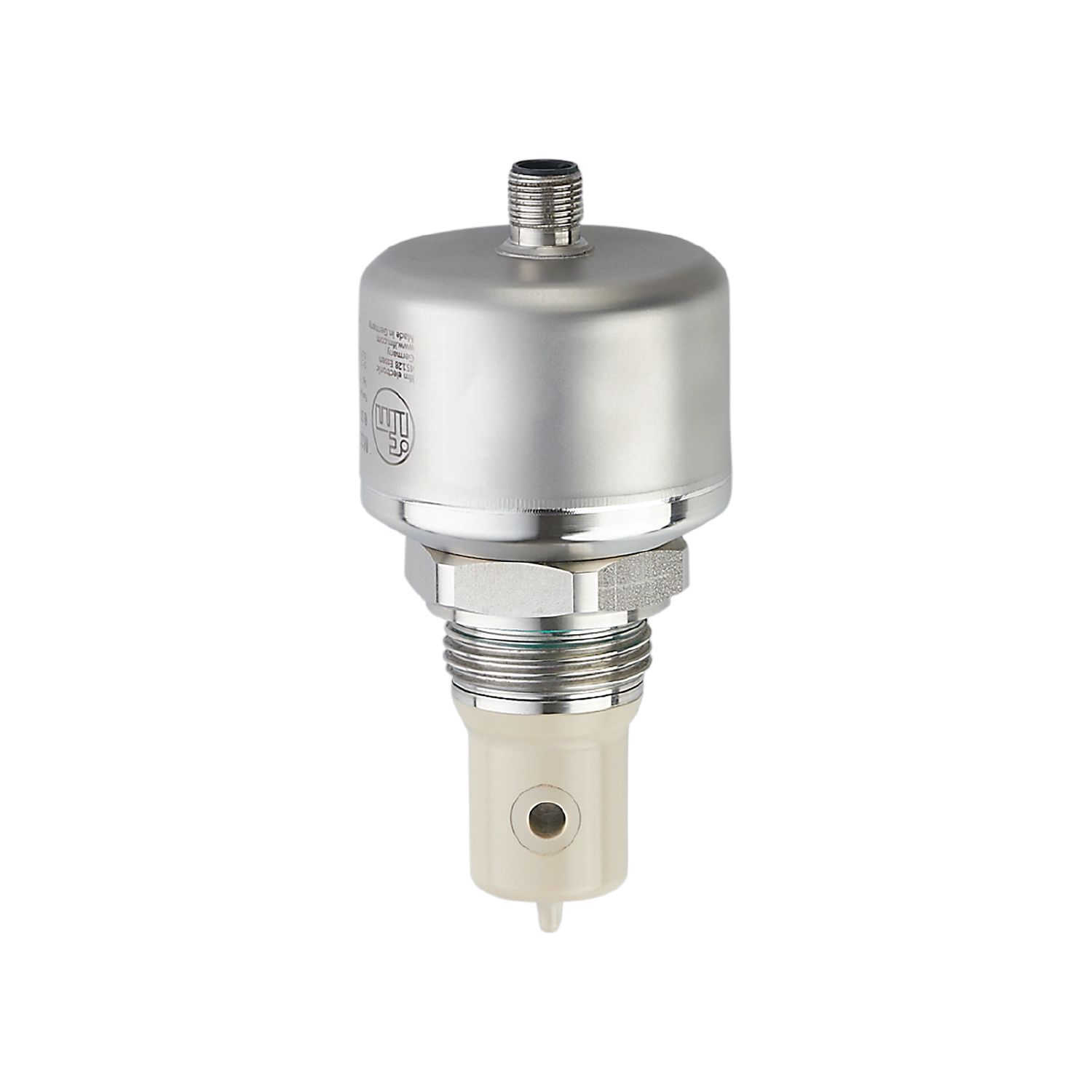

İFM LDL200 İNDÜKTİF İLETKENLİK SENSÖRÜ

  • Zamana dayalı temizleme prosesindeki kararsızlıkları azaltın
  • Esnek ölçüm noktaları ile proses performansını iyileştirin
  • Kompakt, yüksek kalitede sensör tasarımı istenmeyen hataları ve planlanmamış duruşları önler



Özet Açıklama:
  • Zamana dayalı temizleme prosesindeki kararsızlıkları azaltın
  • Esnek ölçüm noktaları ile proses performansını iyileştirin
  • Kompakt, yüksek kalitede sensör tasarımı istenmeyen hataları ve planlanmamış duruşları önler



Açıklama

Ürün özellikleri

Giriş ve çıkış sayısı Analog çıkışların sayısı: 1
Proses bağlantısı G 1 dış dişli Aseptoflex Vario

Uygulama

Sistem Altın kaplamalı kontaklar
Ortam İletken sıvılar
Ortamla ilgili not
Su
süt
CIP sıvılar
Kullanılamaz Kullanma talimatları “Fonksiyon ve özellikler” bölümüne bakınız.
Madde sıcaklığı[°C] -25…100; (< 1 h: 150)
Dayanma basıncı
16 bar 1,6 MPa
Vakum dayanımı[mbar] -1000
MAWP (CRN ye uygun uygulamalar için)
12 bar 1,2 MPa

Elektriksel özellikleri

Çalışma gerilimi[V] 18…30 DC
Akım tüketimi[mA] < 100
Koruma sınıfı III
Ters polarite koruması evet
Açılışta gecikme süresi[s] 2
Ölçme ilkesi indüktif

Girişler / Çıkışlar

Giriş ve çıkış sayısı Analog çıkışların sayısı: 1

Çıkışlar

Toplam çıkış sayısı 1
Çıkış sinyali analog sinyal; IO-Link
Çıkış fonksiyonu Analog çıkış ölçeklendirilebilir; seçilebilir iletkenlik / sıcaklık
Analog çıkışların sayısı 1
Analog akım çıkışı[mA] 4…20
Maks. Yük[Ω] 500

Ölçüm / ayar aralığı

Iletkenlik ölçümü
Ölçme aralığı[µS/cm] 100…1000000
Çözünürlük[µS/cm]
0…10.000 1
10.000…100.000 10
100.000…1.000.000 100
Sıcaklık ölçümü
Ölçme aralığı[°C] -25…150

Doğruluk / sapma

Iletkenlik ölçümü
Doğruluk (ölçüm aralığında) 2 % MW ± 25 µS/cm
Kayma[%/K] 0,1 %/K MW ± 25 µS/cm
Tekrarlanabilirlik 1 % MW ± 25 µS/cm
Uzun zaman kararlılık 0,5 % MW ± 25 µS/cm
Sıcaklık ölçümü
Doğruluk[K] 20…50 °C: < ± 0,2 K; -25…150 °C: < ± 1,5 K
Tekrarlanabilirlik[K] 0,2
Çözünürlük[K] 0,1

Tepki süresi

Iletkenlik ölçümü
Cevap verme zamanı[s] < 2; (T09; sönümleme = 0)
Sıcaklık ölçümü
Cevap verme zamanı[s] < 25; (T09)

Arabirimler

Haberleşme arayüzü IO-Link
Aktarım türü COM2 (38,4 kBaud)
IO-Link Revizyonu 1.1
SDCI standart IEC 61131-9
Profil
Smart Sensor – SSP 3.1 Measuring Sensor
Common – I&D Identification and Diagnosis
SIO-Mod hayır
Gerekli ana bağlantı noktası türü A
İşlem verileri analog 1
Min. işlem döngü süresi[ms] 6,4
Desteklenen DeviceIDler
Çalışma şekli DeviceID
default 922

Çalışma Koşulları

Çalışma sıcaklığı[°C] -40…60
Depolama sıcaklığı[°C] -40…85
Koruma IP 68; IP 69K; (7 gün / 3 m derin suda / 0,3 bar: IP 68)

Testler / Onaylar

EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Şok dayanımı
DIN EN 60068-2-27 50 g (11 ms)
Titreşim dayanımı
DIN EN 60068-2-6 20 g (10…2000 Hz)
MTTF[yıl] 129
UL onayı
Dosya numarası UL E364788

Mekanik özellikleri

Ağırlık[g] 692,6
Malzemeler paslanmaz çelik (1.4404 / 316L); PEEK; PEI; FKM
Malzeme (ıslak parçalar) PEEK
Proses bağlantısı G 1 dış dişli Aseptoflex Vario
Islak parçaların yüzey karakteristikleri Ra / Rz Ra ≤ 0.8 µm

Açıklamalar

Açıklamalar
MW = ölçülen değer
Notlar Dijital analog ile buluşuyor: Modern IO-Link sensörlerinden analog çıkışı elde etmek. EIO104, çoklu proses değerlerine sahip akıllı IO-Link sensörlerinden 2 analog sinyal çıkışı almanızı sağlar.
Paket miktarı 1 adet

Elektriksel bağlantı

Soketli 1 x M12 (EN 61067-2-101); kodlama: A; Kontaklar: 4, altın kaplamalı
